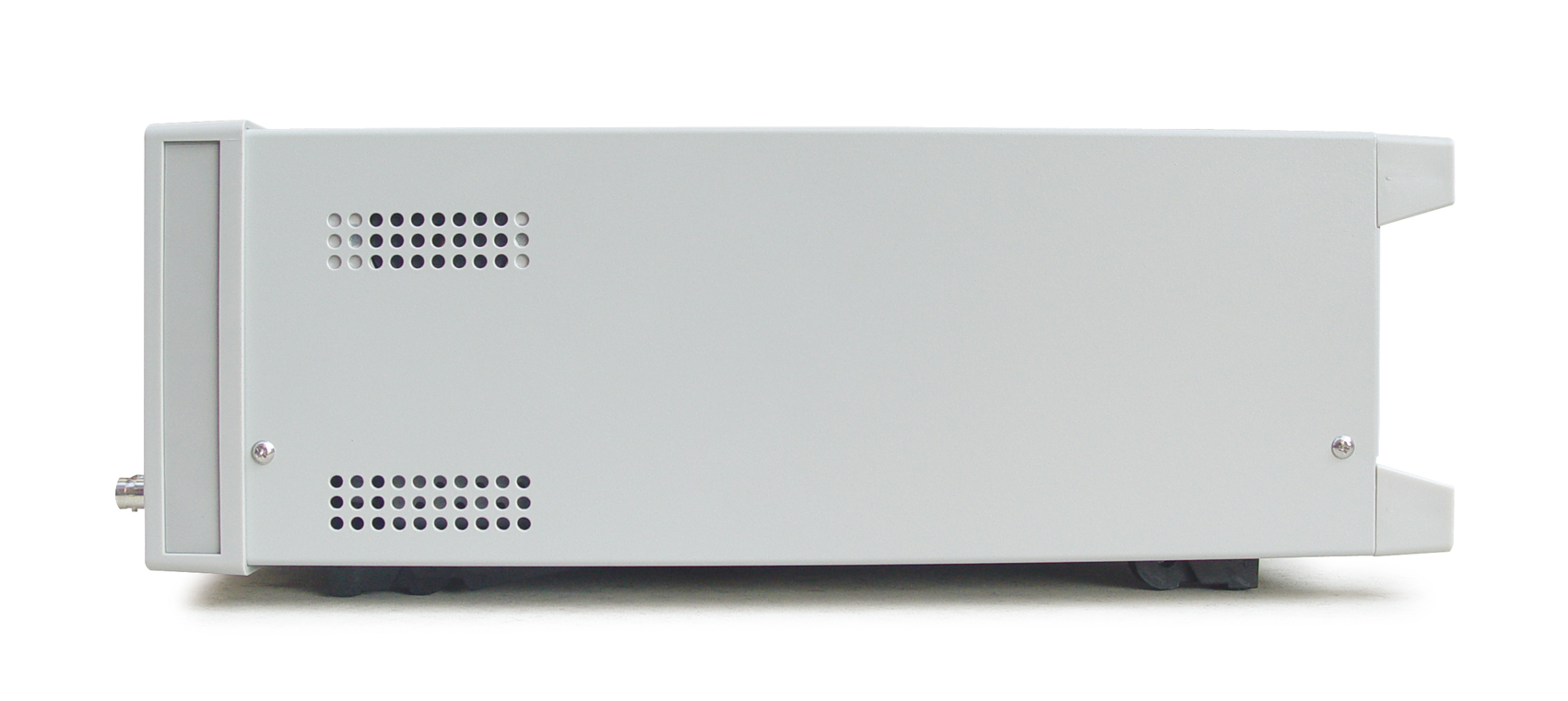

• TH2829CX 自動變壓器測試系統


• 應用

• ■?開關變壓器掃描測試、綜合特性分析。
  ■?網絡變壓器掃描測試，綜合特性分析
  ■?分立無源元件（電感L，電阻R，電容C）多路掃描測試
  ■?繼電器驅動線包、觸點接觸電阻多路掃描測試
  ■?多路直流電阻DCR掃描測試
  ■?阻抗網絡多個無源器件綜合測試分析

• 技術參數

• 產品型號

  TH2829LX

  TH2829AX

  TH2829AX-24

  TH2829AX-48

  TH2829NX

  TH2829BX

  TH2829CX

  測試腳位（PIN）

  20

  20

  24

  48

  72/96/120/144/168/192

  20

  20

  測試頻率

  20Hz—200kHz

  20Hz—500kHz

  20Hz—1MHz

  顯示

  7英寸??TFT LCD顯示器800×RGB×600

  LCR功能

  可聯系業務員選購永久開通

  變壓器測試參數

  圈數比

  圈數

  相位

  電感

  電容

  漏感

  品質因數

  交流電阻

  直流電阻

  平衡

  引腳短路

  二極管正反向

  Turn??Ratio

  Turns

  Phase

  L

  C

  Lk

  Q

  ACR

  DCR

  Balance

  Pin??Short

  Diode??P/N

  LCR測試參數

  |Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

  基本測量準確度

  LCRZ

  0.05%

  DCR、圈數比

  0.1%

  信號源輸出阻抗

  10Ω、30Ω、50Ω、100Ω

  測試速度?(ms/次)

  13ms,90ms，370ms

  AC信號電平

  5mVrms—?2Vrms(變壓器測試，可定制到10Vrms)，5mVrms—?10Vrms（LCR功能）；50μArms—?100mArms

  DC偏置電壓源

  ------

  0V—?±10V；0mA—?±100mA

  DC偏置電流源

  0?- ±1A選件（選件TH2901），0 -±2A（選件TH2902）

  DC恒定電流源

  0mA—?±120mA用于二極管正向特性測試

  二極管測試

  正向測試電壓

  0—9.9999V

  反向測試電流

  0—99.999mA

  比較器

  10檔分選,PASS/FAIL指示,檔計數功能

  存儲

  內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像




• 附件

標配
配件名稱	型號
兩端測試線	TH26004B
手動變壓器掃描測試夾具	TH1901B
腳踏啟動開關	TH1801-001
變壓器測試控制電纜（36芯）（2H/57S-3036*2/L 1800）	TH26016
帶盒四端絕緣帶鎖Kelvin測試線	TH26011BS

選配
配件名稱	型號
氣動變壓器掃描測試夾具	TH1901A
手動變壓器掃描測試夾具	TH1901C
