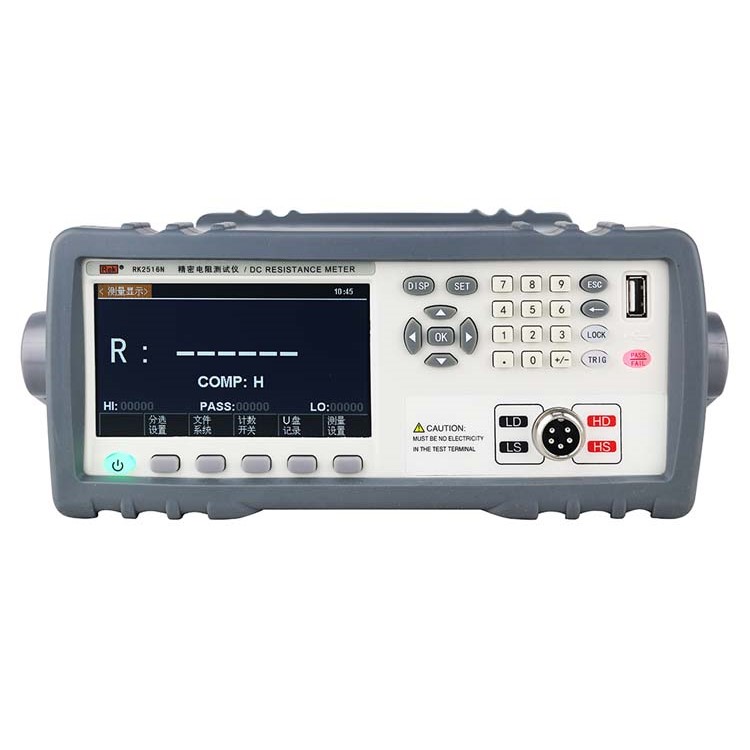

產品介紹
RK25XX直流低電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色4.3寸IPS彩色LCD顯示以及上下左右功能鍵，界面清爽、操作便捷;其使用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；溫度補償能免除環境溫度對測試工作的影響；RK25XX系列提供了多種接口功能，可方便的與PC進行數據通訊和遠程控制。
應用領域
廣泛用于測量各種線圈的電阻、電動機變壓器繞組的電阻，各種電纜的導線電阻，開關插頭、插座等電器元件的接觸電阻和金屬鉚接電阻，金屬探傷等，可使用HANDLER、USB及RS232接口輸出良品/不良品信號，進行自動化測試。
性能特點
1、接觸不良檢測功能防止測試誤判；
2、最高電阻精度：0.01%；電阻最小分辨率1μΩ；
3、溫度補償功能（TC）；溫度基本精度：0.1℃；
4、最大測試范圍0.1μΩ~110MΩ；
5、零底數設計，微弱電阻測試無需清零；
6、最高測試速度：約100次/秒；
7、14檔比較功能：12檔合格/超上限/超下限；
8、多種觸發方式：內部、外部、接觸和手動觸發；
9、RS232C/HANDLER/USB/RS485接口實現遠程控制；
10、U盤記錄測試數據，并可遠程升級儀器軟件；
11、實時記錄合格/不合格產品數量；
12、低電壓測試模式，有效保護被測件。
| 型號 | RK2514N | RK2514AN | RK2515N | RK2515AN | RK2516N | RK2516AN | RK2516BN |
| 電阻測量 | |||||||
| 測量范圍 | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 1μΩ～2MΩ | 1μΩ～200kΩ | 10μΩ～20kΩ |
| 電阻量程 | 基本精度0.01% | 基本精度0.02% | 0.05% | ||||
| 最大測試電流 | 1A | 100mA | |||||
| 顯示 | |||||||
| 顯示器 | 24位色，分辨率480*272的真彩IPS LCD液晶屏 | ||||||
| 讀數位數 | 五位半數字顯示電阻值 | 四位半數字顯示電阻值 | |||||
| 測量功能 | |||||||
| 電阻測量時間 | 快速:7ms 中速:42ms 慢速/精測:150ms(以上顯示打開另加15ms) | 快速:20ms 慢速:40ms | |||||
| 溫度測量時間 | —— | 100ms | —— | ||||
| 熱電勢消除 | √ | —— | |||||
| 測試端配置 | 四端 | ||||||
| 統計功能 | 上超/下超合格品數量統計 | ||||||
| 測試參數保存 | 10組 | 5組 | |||||
| 低電壓測量 | 開路電壓:≤60mV 有效量程:2Ω～20Ω | —— | |||||
| 接觸不良檢測 | √檢查測試端是否有接觸不良 | ||||||
| 溫度測量 | |||||||
| 測量參數 | PT1000:精度0.1℃ | —— | |||||
| 顯示范圍 | -10℃-99.9℃ | ||||||
| 比較器 | |||||||
| 信號輸出 | HI/PASS1-PASS2/LO/FAIL | HI/PASS1/PASS2/PASS3/LO/FAIL | |||||
| 訊響 | 合格/不合格/關閉 | ||||||
| 極限設置方式 | 14檔；絕對值上/下限；百分比上/下限+標稱值 | 3檔；絕對值上/下限；百分比上/下限+標稱值 | |||||
| 其他參數 | |||||||
| 接口 | USB HOST/USB DEVICE/RS232/HANDLER/RS485 | USB HOST/RS232/HANDLER/RS485(選配) | |||||
| 工作環境 | 溫度 0℃～ 40℃濕度<80% RH | ||||||
| 尺寸 | 361×107×264mm | ||||||
| 重量 | 凈重約4kg | 凈重約3.6kg | |||||
| 配件 | 四端開爾文測試夾、溫度探頭、USB/232通訊電纜、電源線 | RK26004A測試線、 溫度探頭、電源線 | RK26004A測試線、電源線 | ||||
